Tehnični podatki

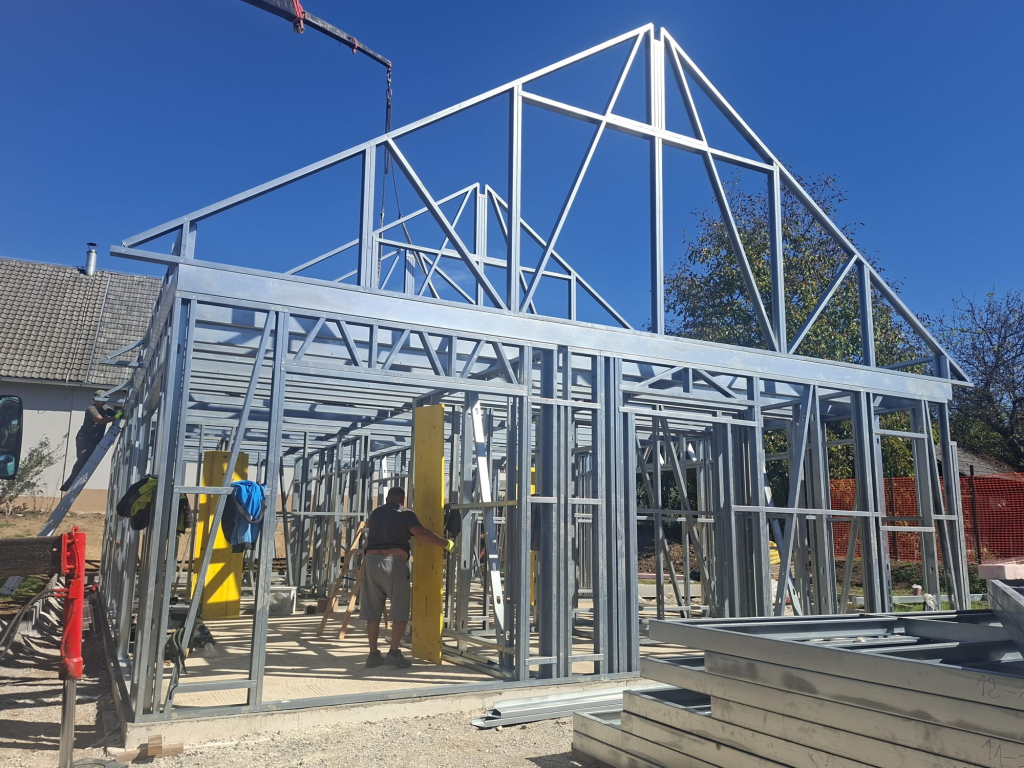

Pocinkane konstrukcijske profili predpripravimo v naši proizvodnji. Vsebujejo vse odprtine in označbe, da jih lahko na terenu enostavno in hitro sestavimo. To nam omogočajo najnovejši CNC stroji in CAD programi, v katerih izrišemo konstrukcijo.
Profil | A | B | C | D | Širina ploč. | Površ. prereza mm² | Teža Kg/m | Iy Vztraj. moment okrog močne (y) osi | Iz Vztraj. moment okrog šibke (z) osi | Cx Max odmik profila od (z) osi | Wy Odpor. moment okrog močne osi | Wz Odpor. moment okrog šibke osi | Myr Upogibna nosilnost okrog močne osi (jeklo S420) | Mzr Upogibna nosilnost okrog šibke osi (jeklo S420) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
C PROFIL | ||||||||||||||
C75 | 75 | 41 | 10 | 0,8 | 169 | 135 | 1,06 | 24,709 | 3,514 | 2,874 | 6,5891 | 1,2227 | 2,7674 | 0,5135 |
C100 | 100 | 41 | 12 | 0,8 | 198 | 158 | 1,24 | 25,196 | 3,766 | 2,817 | 5,0392 | 1,3369 | 2,1165 | 0,5615 |
C100 | 100 | 41 | 12 | 1,6 | 193 | 309 | 2,42 | 48,946 | 7,132 | 2,811 | 9,7892 | 2,5372 | 4,1115 | 1,0656 |
C150 | 150 | 41 | 12 | 1,6 | 243 | 389 | 3,05 | 127,326 | 8,065 | 3,056 | 16,9768 | 2,6391 | 7,1303 | 1,1084 |
C200 | 200 | 41 | 12 | 1,6 | 293 | 459 | 3,68 | 255,043 | 8,685 | 3,2189 | 25,5043 | 2,6981 | 10,7118 | 1,1332 |
U PROFIL | ||||||||||||||
U75 | 77 | 48 | 0,8 | 169 | 135 | 1,06 | 13,793 | 3,330 | 3,424 | 3,5826 | 0,9725 | 1,5047 | 0,4085 | |
U100 | 102 | 48 | 0,8 | 198 | 158 | 1,24 | 26,036 | 3,641 | 3,595 | 5,1051 | 1,0128 | 2,1441 | 0,4254 | |
U100 | 103,5 | 48 | 1,6 | 193 | 309 | 2,42 | 52,714 | 7,144 | 3,577 | 10,1863 | 1,9972 | 4,2782 | 0,8388 | |
U150 | 153,5 | 48 | 1,6 | 243 | 389 | 3,05 | 132,514 | 7,978 | 3,810 | 17,2657 | 2,0940 | 7,2516 | 0,8795 | |
U200 | 203,5 | 48 | 1,6 | 293 | 459 | 3,68 | 261,283 | 8,530 | 3,964 | 25,6789 | 2,1519 | 10,7851 | 0,9038 |
